trace clearance/lead clearance (чертеж,) tech.

[naturalblue]

Помогите, пожалуйста, еще разобраться с терминами trace clearance и lead clearance

расстояние между чем и чем? деталь - корпус устройства, отдельно имеются чертежи проводки.
расстояние между корпусом и проводами?
тогда lead clearance - да еще open ...

Заранее спасибо!

[naturalblue]

ну вот... рисунок не показывается...

а вот так?

[naturalblue]

Поговорю сама с собой - обычно помогает: lead clearance (open) - это очевидно место где входит провод. ТО есть это сквозное отверстие (поэтому и open)

Тогда trace clearance - это углубление на второй половинка корпуса, для того, чтобы проводу было где поместиться.

Ну уровне "пипочка с рогулечкой" вроде понятно. Может кто знает как теперь это сказать, чтобы взрослые дяди не улыбались?
)))

[Oo]

Без улыбок. Термин trace clearance мне не встречался.
Clearance - освобождение (в материале).
Lead clearance - освобождение под крышку/со стороны крышки.
Trace clearance - (возможно) освобождение (в панели) под провода/разводку???

[naturalblue]

Я тут уже напридумывала слово "зазор".
Получилось: зазор для провода/кабеля (это lead clearance - на одной панельке) и дублирующий зазор (trace clearance - на другой панельке).
Пока что это, но буду еще думать, до завтрашнего утра ))

[rpsob]

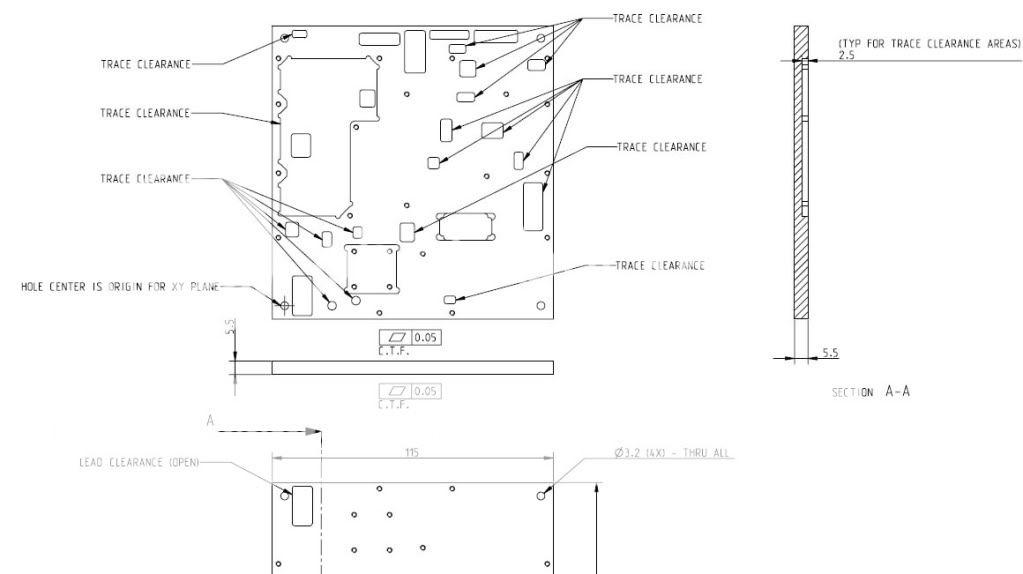

Если посмотреть на чертеж (сечение справа), то типичный (TYP) clearance - это выборка (уменьшение толщины) исходной заготовки на 2,5 мм (при исходной толщине 5,5 мм). Для проводов не годится. Нынче используют, как правило, печатные платы.
trace clearance - место выборки (уменьшения толщины).
Скорей всего углубления создаются для присоединения (приклеивания!?) каких-то устройств.

[naturalblue]

о как. а если для проводов не годится, то может для контактов? Если говорите - печатные платы? Слово lead меня все-таки наводит на мысль, что там какие-то проводники завалялись.
Если trace clearance - это выборка толщины
то lead clearance (open) - это что?
Может быть так, что lead clearance - выборка толщины (зазор) для контактов,
а trace clearance - ее counterpart с другой стороны?

[rpsob]

Lead (Open) - не обязательно для проводов. М.б. это отверстие
для соединительного стержня, который объединяет несколько
таких плат в одно целое.
