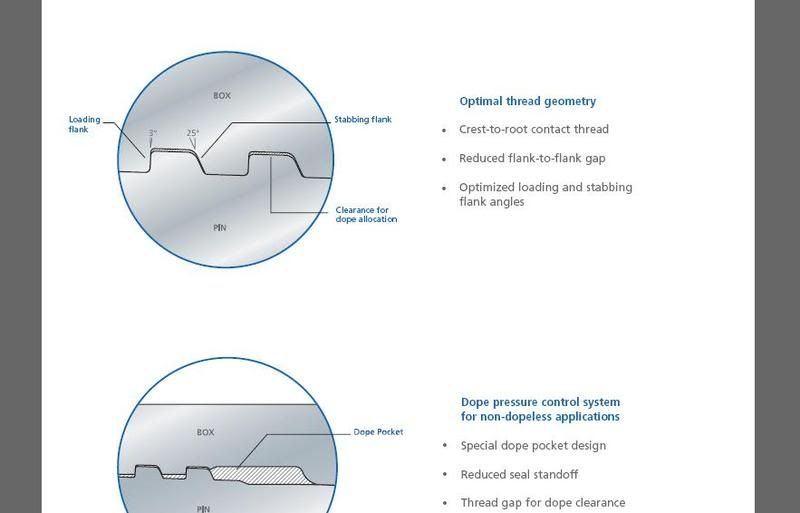

Subject: load/stabbing flank Подскажите, пожалуйста, как перевести термины load flank и stabbing flank?Речь идет о параметрах резьбы, а именно трапецеидальной резьбы. Заранее очень благодарна, к сожалению не сильна в таких терминах.... |
| tumanov, спасибо за информацию! К сожалению, проблема состоит в соответствующем переводе на русский этих терминов... |
|
К счастью, я за вас этот контекст подбросил. Пройдет кто из механически грамотных, подскажет. |
|
Да, еще.. Может вам надо справочник по резьбам открыть, да похожую картинку найти. Или иллюстрированный словарь по машиностроению. |
| пытаюсь пока в Интернет найти такой справочник....Спасибо! |
|
Ну, пока интернет крутится, да время тянется, можно и до магазина книжного дойти, там на полке посмотреть. Даже покупать не обязательно. Я уж боюсь напоминать о существовании библиотек :0))) |
|
Да и в интернете-то че искать-то? http://tehno-line.ru/files/theory/Turning/2-4-1.htm или вот детсадовский ресурс: http://ru.wikipedia.org/wiki/%D0%A0%D0%B5%D0%B7%D1%8C%D0%B1%D0%B0 Резьба У этого термина существуют и другие значения, см. Резьба (значения). Резьба́ — равномерно расположенные выступы или впадины постоянного сечения, образованные на боковой цилиндрической или конической поверхности по винтовой линии с постоянным шагом. Является основным элементом резьбового соединения, винтовой передачи[1] и червяка зубчато-винтовой передачи. Метрическая резьба с уголом профиля при вершине 30°, теоретическая высота профиля Н=0,866Р. Стандарт: ГОСТ 9484-81 — Основные нормы взаимозаменяемости. Резьба трапецеидальная. Профили. ГОСТ 24737–81 — Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Основные размеры. ГОСТ 24738–81 — Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Диаметры и шаги. 24739–81 — Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная. Условное обозначение однозаходной резьбы: буква Tr (trapezoidal), числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, буквы LH для левой резьбы и обозначение поля допуска. Например, однозаходная наружная резьба с номинальным диаметром 50 мм с шагом 8 мм обозначается как, Tr50х8-7е; такая же по диаметру и шагу но левая резьба Tr50х8LH-7е. Условное обозначение многозаходной резьбы: буква Tr (trapezoidal), числовое значение номинального диаметра резьбы в миллиметрах, числовое значение хода, в скобках Р с числовым значением шага, буквы LH для левой резьбы и обозначение поля допуска среднего диаметра (допуск 4h и 4H в условном обозначении не ставится). Например, многозаходной наружная резьба с номинальным диаметром 20 мм с ходом 8 мм и шагом 4 мм обозначается как, Tr20х8 (Р4)-7е; такая же по диаметру и шагу но левая резьба Tr50х8LH-7е. [править] Упорная резьба, S Метрическая резьба с углом наклона боковых сторон профиля 30° и 3°. Стандарт: ГОСТ 10177–82 — Основные нормы взаимозаменяемости. Резьба упорная. Профиль и основные размеры. Условное обозначение резьбы: буква S, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, буквы LH для левой резьбы и обозначение поля допуска. Условное обозначение многозаходной резьбы: буква S, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение хода, в скобках Р с числовым значением шага, буквы LH для левой резьбы и обозначение поля допуска. [править] Упорная усиленная резьба, S45° Метрическая резьба с уголом наклона боковых сторон профиля 45° и 3°, с номинальным диаметром от 80 до 2000 мм. Условное обозначение резьбы: буква S, значение угла 45°, числовое значение номинального диаметра резьбы в миллиметрах, числовое значение шага, буквы LH для левой резьбы и обозначение поля допуска. |
|
http://www.scribd.com/doc/2163286/5782- а также, кроме методички по расчету, вот еще http://megaslesar.ru/stati-i-materialyi/slesarnyie-rabotyi/17.-rezba-kruglaya-i-pryamougolnaya.html .. |
| Таким образом, получается: рабочая поверхность профиля резьбы и задняя поверхность профиля резбы. |
| Но судя по гостам, у нас регламентируются углы профиля, рабочий и задний. |
| Спасибо вам огромное, вы меня просто спасли! |
